고정압 축류팬의 형상 변수가 공력학적 성능에 미치는 영향

1. 서 론

최근 세계 각국에서는 고속화 철도 및 도로 등의 고속운송 개발 수요가 증가함에 따라 해협을 횡단하는 해저터널의 수요가 빠르게 증가하고 있으며, 초장대 터널의 내부 환기 성능에 대한 중요성이 대두되고 있다. 고속철도 터널의 경우 전동열차에서 발생하는 열부하의 환기는 물론이고 터널에서 화재 발생 시 배연 및 제연을 통해 인명피해를 줄이기 위한 공익설비로서 축류팬의 역할은 매우 중요하다. 현재 세계 최장 해저터널은 영국-프랑스를 연결하는 유로터널로 해저구간의 총 길이는 38km이다. 2014년 2월 14일 차이나 데일리 등 중국의 언론에 따르면 랴오닝성 다렌시와 산둥성 옌타이를 연결하는 123km의 터널 건설계획이 발표되었다. 2015 ~2016년 공사를 시작해서 총 10년 이내 완공을 목표로 해저터널은 총 3개의 노선으로 되어있으며 고속철도로 2개 노선, 나머지는 예비 및 비상선로로 이용될 예정이다.⁽¹⁾ 이와 같이 터널이 초장대화 됨에 따라 환기 및 배연을 위한 고정압 축류팬의 성능특성에 대한 이해가 요구되고 이를 위한 다양한 연구들이 수행되고 있다.

양상호 등⁽²⁾은 일방향 제트홴의 공력학적 특성에 대한 동익 피치각 및 디퓨저 각도의 영향성을 분석하기 위한 연구를 수행하였으며, 양상호 등⁽³⁾은 고정압 축류팬의 풍량 및 압력을 평가하기 위하여 상사법칙을 이용한 설계 방법을 검토하였다. Chun 등⁽⁴⁾은 터널 내에 다수의 축류팬을 설치할 경우 상호간 미치는 영향성을 분석하기 위해 평행하게 위치한 축류팬들의 서지(surge)와 실속(stall)에 대한 연구를 수행하였고, Karki 등⁽⁵⁾은 터널 내 화재발생 상황에서 제트홴에 의한 터널 내부 유동특성을 분석하기 위해 수치해석을 수행하고 실험 결과와 비교하였다. 그리고 Se 등⁽⁶⁾은 수치해석을 통해 제트홴의 설치위치 변화가 터널 내 화재의 구조에 미치는 영향을 조사하였다. Betta 등⁽⁷⁾은 터널 천정에 설치한 제트홴의 출구 각도 변화가 터널 내 환기에 미치는 영향을 분석하기 위한 수치해석을 수행하였으며, Mutama와 Hall⁽⁸⁾은 터널 내부에 설치된 제트홴의 벽으로부터의 거리 변화에 따른 터널 내의 유동 특성을 분석하였다. 또한, 서준원 등⁽⁹⁾은 2단 고정압 축류팬에 대해 수치해석을 통해 성능평가 및 내부 유동장 분석을 수행하였다.

이와 같이 터널 내 환기 및 배연을 위해 사용되는 축류팬에 대한 다양한 연구들이 수행되고 있지만, 국내에서는 30km 이상 초장대 해저터널의 환기 및 제연기능을 수행 할 수 있는 4.0kPa 이상 고정압 축류팬의 성능특성을 이해하기 위한 체계적인 연구는 미미한 실정이다. 4.0kPa 이상 고성능 고정압 축류팬을 설계하기 위해서는 체계적인 분석이 이루어져야 한다.

본 연구에서는 축소 모델 축류팬 시제품의 성능시험 결과를 바탕으로 유동해석을 실시하여 공력성능을 확인하였고, 고정압 축류팬의 동익(rotor) 및 정익(stator)의 날개 수, 그리고 허브 비(hub ratio) 변화가 공력학적 성능에 미치는 영향을 분석하였다. 유동특성을 분석하기 위하여 삼차원 Reynolds-averaged Navier-Stokes (RANS) 해석을 수행하였다.

2. 축소 모델 축류팬의 제원 및 성능시험

본 연구에서는 4.0kPa 이상 전압력 성능을 갖는 실 송풍기(full scale actual fan)의 직경 φ3,200 대비 62.5% 의 축소 모델로 고정압 축류팬을 설계하였다. 축소 모델 축류팬은 φ2,000, 팁 각도 23°, 동력 390kW, 날개 매수 16, 그리고 회전수 1185rpm이며 토출 측에 직경 2500mm의 확산관을 부착한 형상이며, KS B 6311 송풍기 시험방법 규정의 토출 덕트 시험방법에 의해 성능시험을 수행하였다. 성능시험 결과 풍량 5,251m³/min, 전압력(total pressure) 292mmAq, 축동력 301.5kW, 전압효율(total pressure efficiency)은 83.1%이며, 베어링 진동은 2.5mm/s ~ 3.1mm/s(rms)의 결과를 얻었고 자세한 사항은 Table 1에 정리하였다. Fig. 1에 축소모델 축류팬 시제품 외관 형상을 나타내었고, 축류팬의 공력성능 성능시험 장치는 Fig. 2와 같은 형상으로 KS B 6311 규정에 따라 제작하였다.

Table 1

Design specifications and test results of the prototype axial flow fan

Fig. 1

φ2000 x 390 kW prototype axial flow fan

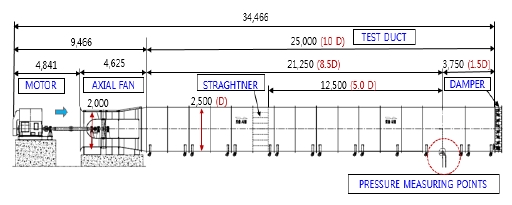

Fig. 2

Axial flow fan performance test duct (by KS B 6311)

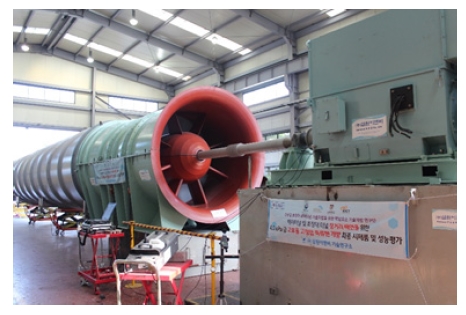

Fig. 3은 φ2,000×390kW 축소 모델 축류팬 시제품의 실부하 성능시험 광경을 보여준다.

Fig. 3

φ2000 x 390kW prototype axial flow fan actual test scene

축소 모델 축류팬의 성능시험에서 얻어진 성능은 AMCA 802 규정에 따라 실 송풍기의 성능으로 환산 할 수 있다. 축류팬의 직경을 φ3,200, 회전수 885 r/min으로 하여 성능을 환산 할 경우 풍량 16,063 m³/min, 전압(total pressure) 417mmAq, 축동력 1,317 kW, 전압효율(total pressure efficiency)은 83.1% 이상의 성능을 얻을 수 있다.

3. 유동해석방법

본 연구에서는 해저터널용 고정압 축류팬의 동익 및 정익의 개수 그리고 허브 비의 변화가 공력학적 특성에 미치는 영향을 분석하기 위하여 유동장을 비압축성 삼차원 정상 상태로 가정하고 상용 CFD 코드인 ANSYS CFX 17.0¹⁰을 사용하여 정밀 유동해석을 수행하였다. 본 연구 대상인 고정압 축류팬의 유동해석을 위한 계산영역은 Fig. 4에 나타내었다.

고정압 축류팬은 입구 안내 깃(Inlet guide vane), 동익, 그리고 정익으로 구성되며, 계산영역은 회전영역(동익)과 정지영역(입구부 벨마우스, 입구 안내 깃, 정익, 그리고 토출 확산관)을 구분하여 정의하였다. 기준형상의 축류팬은 16매의 동익과 17매의 정익을 가지며, 임펠러의 직경은 1,992mm, 팁 간극(tip clearance)은 4mm이다.

Fig. 4

Computational domain of an axial flow fan

동익은 1,185r/min의 속도로 회전하며, 허브 비는 0.56이다. 고정압 축류팬에 대한 자세한 설계사양 및 시험결과는 Table 1에 나타내었다.

유동해석을 위해 작동유체는 표준상태의 25℃ 공기로 가정하였으며, 계산 영역의 입구와 출구에는 각각 전압력(total pressure)과 유량 경계조건을 적용하였다. 회전영역과 고정영역 사이의 경계면 처리는 stage interface 기법을 적용하였고, 모든 벽면에는 점착조건(no-slip condition)을 적용하였다. 난류해석을 위해서는 SST(shear stress transport) k-ω 난류모델을 사용하였다. SST 모델은 k-ω 모델과 k-ε 모델의 장점만을 결합한 것으로 벽 근처 영역에는 k-ω 모델을 사용하고 벽 근처를 제외한 영역에서는 k-ε 모델을 사용하게 된다.

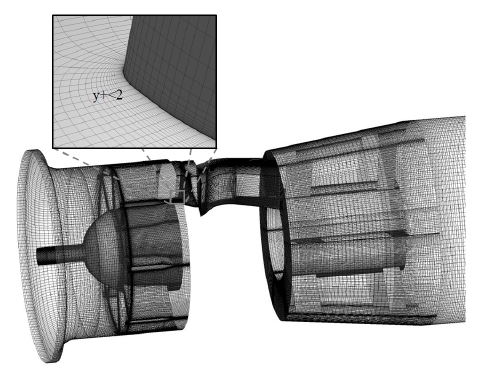

본 연구의 수치해석을 위한 계산영역에 대한 격자계는 Fig. 5에 나타내었다. 계산의 경제성을 고려하여 동익과 정익은 단일 유로(single passage)만을 고려하여 격자를 생성하고 회전방향으로 주기조건(rotational periodicity interface method)을 주어 계산하였다. 계산영역은 육면체 격자를 사용하여 구성하였으며, 벽면 첫 번째 격자점에서의 y+값이 2이하로 유지되도록 하였다. 또한, 계산 결과에 대한 격자의 의존성을 배제시키기 위하여 수행한 격자의존성시험을 격자 수 1,000,000~25,000,000개 범위에서 변화시켜 비교하였으며, 약 2,200,000개의 격자 수 이상에서 계산 결과의 차이를 보이지 않아 수치해석을 위한 최적의 격자크기로 결정하였다. 모든 해석은 질량보존방정식의 RMS(root mean square) 잉여값(residual)이 10E-6 이하가 되었을 때 만족스러운 수렴 값을 도출할 수 있었다.

Fig. 5

Structure of grid system

4. 결과 및 검토

4.1 성능시험 결과 비교

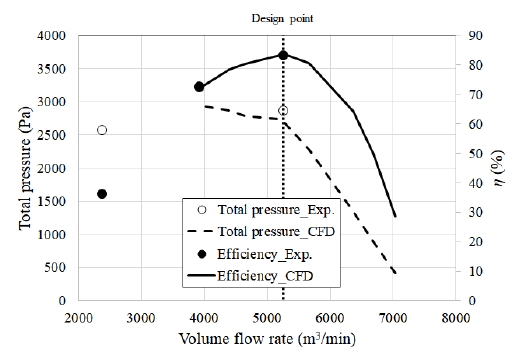

고정압 축류팬에 대한 수치해석 결과의 신뢰성을 검증하기 위하여 유동해석 결과와 성능시험 결과를 비교하여 Fig. 6에 나타내었다.

Fig. 6

Comparison between experimental data and CFD results

설계점에서의 효율 값을 비교하면 수치해석 결과와 실험값은 약 0.5%의 오차를 보이며 잘 일치하였다. 또한 수치해석 결과는 약 5.8% 감소한 전압력 값을 예측하였으며, 성능곡선에서 정성적으로 잘 일치하는 경향을 보였다.

4.2 동익 날개 수의 영향성 분석

본 연구에서는 고정압 축류팬의 공력학적 특성에 대한 동익 날개 수(N_r)의 영향성을 조사하기 위하여 삼차원 정밀 유동해석을 수행하였다. N_r을 7~16매로 변경시켜 식(1)과 같이 성능함수로서 정의한 축류팬의 효율(efficiency, η) 및 전압력을 비교하였다.

$\[ \eta =\frac{\left(P_{out}-P_{\in }\bullet Q\right)}{\tau \bullet \omega } \]$

(1)

여기서, P, Q, τ 그리고 ω는 각각 전압력, 유량, 토크, 각속도를 의미한다.

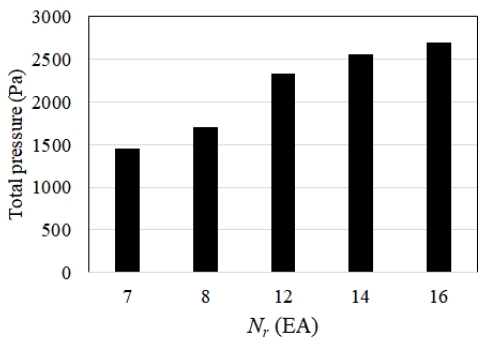

N_r의 변화에 따른 축류팬 효율 값의 변화를 Fig. 7에 나타내었다. N_r이 증가함에 따라 효율은 증가하는 경향을 보이며, N_r이 14매 이상에서는 효율이 비슷한 값을 보였다. 전압력의 경우, Fig. 8에 나타낸 것과 같이 N_r이 7매 에서 16매로 증가함에 따라 전압력도 증가하는 경향을 보였다. Fig. 9는 N_r의 변화에 따른 동익과 정익의 50% span에서의 압력분포를 비교해 보여준다. N_r가 7매일 경우에는 동익의 흡입면(suction surface)에서 매우 낮은 압력분포가 넓게 분포하는 것을 확인할 수 있으며, 이러한 낮은 압력분포는 N_r이 증가함에 따라 줄어드는 것을 확인할 수 있다. 또한, 정익의 압력면(pressure surface)에서도 N_r이 증가함에 따라 정압이 증가하는 경향을 보인다. 이에 따라 축류팬의 전압력이 증가하고 효율 값이 증가하는 것을 알 수 있다.

Fig. 7

Efficiency for the different number of rotor blades

Fig. 8

Total pressure for the different number of rotor blades

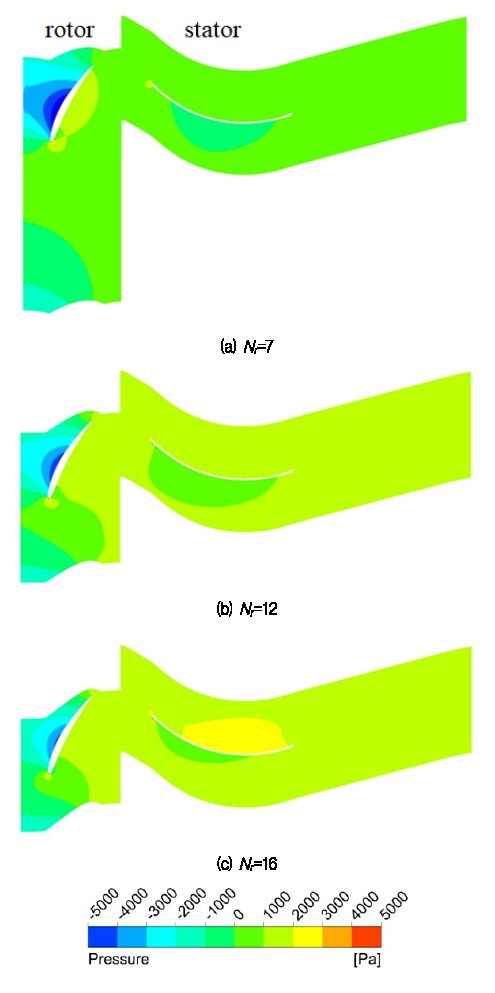

Fig. 9

Pressure contours on 50 % span for the different Nr

4.3 정익 날개 수의 영향성 분석

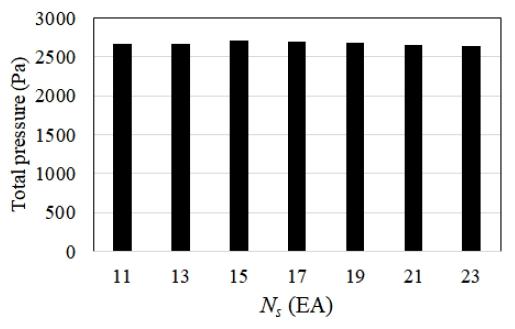

고정압 축류팬의 정익 날개 수(N_s)의 변화에 따른 효율 및 전압력의 변화를 Figs. 10과 11에 각각 나타내었다. 효율의 경우, N_s가 15매에서 가장 높은 효율 값을 보였으며, N_s 가 15매 이상일 때는 증가함에 따라 효율 값이 감소하는 경향을 보였다. 전압력도 N_s가 15매에서 가장 큰 값을 보였으며, 15매 이상에서 증가함에 따라 감소하는 경향을 보인다.

그러나 N_s의 변화에 따라 효율과 전압력의 변화는 N_r의 변화에 비교하면 크지 않은 것을 알 수 있다. 이에 따라 고정압 축류팬의 성능은 N_s와 비교하여 N_r에 대해 더욱 민감하게 영향을 받는 것을 확인할 수 있었다.

N_s의 변화가 속도장에 미치는 영향을 분석하기 위하여 50% span에서의 속도장을 Fig. 12에 표시하였다. N_s가 11매일 경우, 정익의 후단에 낮은 속도를 갖는 영역이 넓게 분포하는 것을 확인할 수 있다. N_s가 증감함에 따라 이러한 낮은 속도 분포 영역은 줄어드는 경향을 보였지만 정익의 압력면에 낮은 속도 영역이 분포하는 것을 확인하였다. N_s의 변화가 정익 후단 및 압력면의 유동장에 동시에 영향을 미치게 되어 효율 및 전압력의 변화에 크게 기여하지 않은 것을 알 수 있었다.

Fig. 10

Efficiency for the different number of stator blades

Fig. 11

Total pressure for the different number of stator blades

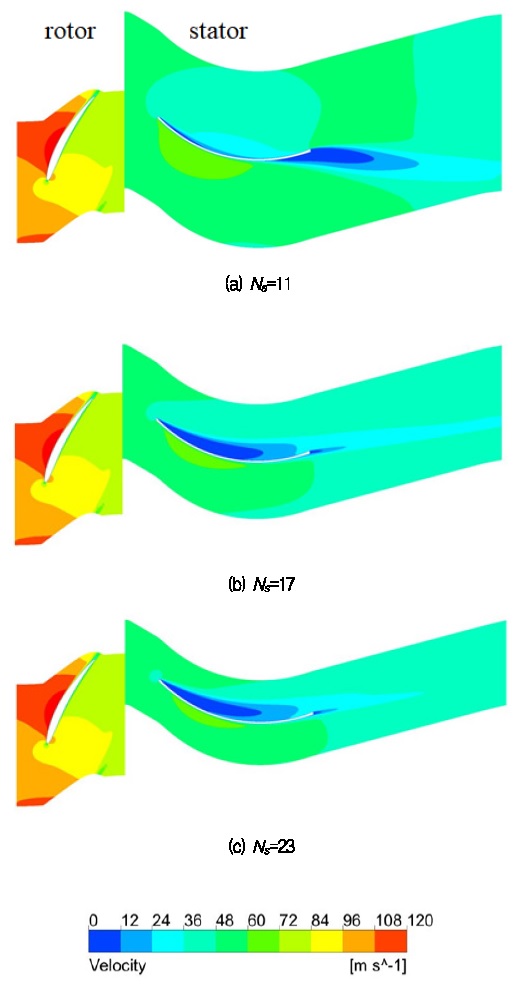

Fig. 12

Velocity contours on 50 % span for the different Ns

4.4 허브 비의 영향성 분석

고정압 축류팬의 허브 비의 영향성을 분석하기 위하여 허브 비(HR)를 62%와 65%로 증가시켜 이에 따른 성능을 비교하였다. 기준 형상의 HR은 56%이다. 동익의 HR을 변화시킬 경우 입구 벨마우스, 입구 안내 깃 및 정익의 허브 직경도 동익의 허브 직경 변화에 맞춰 같이 변화시켰다. HR의 변화가 고정압 축류팬의 성능함수들에 대한 영향성을 Fig. 13에 나타내었다. 동일 회전수와 설계유량에서 비교한 것으로 전압력과 효율은 HR이 56~65%의 범위에서 HR이 증가함에 따라 감소하는 경향을 보였다.

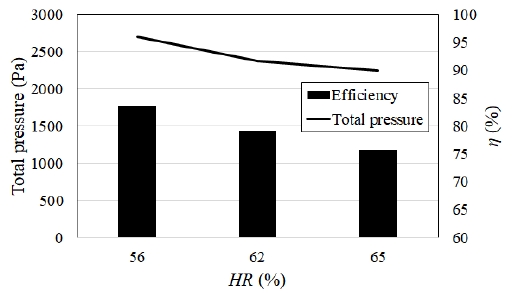

Fig. 13

Performance parameters for the different HR

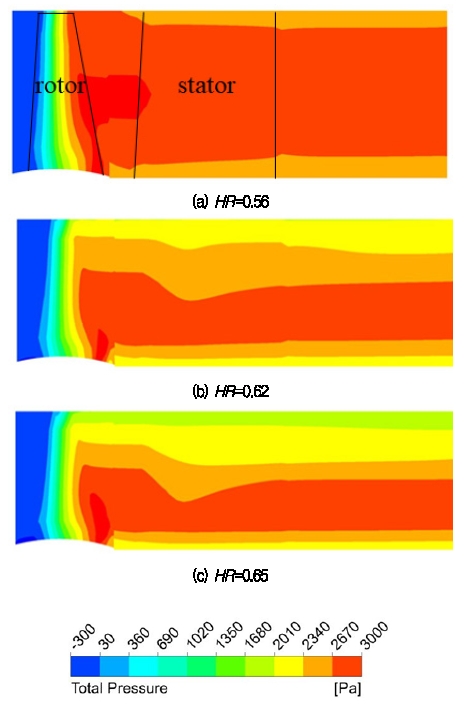

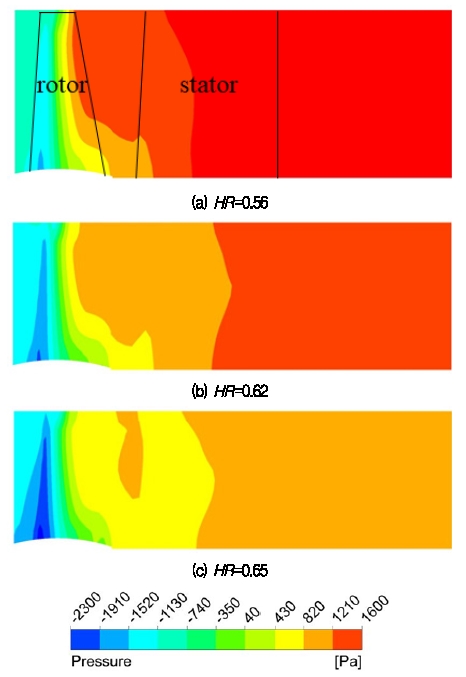

Fig. 14는 동익과 정익의 자오면(meridional plane) 상에서 HR의 증가에 따른 전압력 분포의 변화를 비교하여 보여준다. 동익의 영향으로 후류에서 전압력이 잘 증가하는 것을 확인할 수 있으며, 대체적으로 동익 후연(trailing edge)의 hub에서 shroud와 비교하여 큰 전압력 분포를 보이는 것을 알 수 있다. 또한, HR가 작을수록 전압력이 잘 상승하는 것을 알 수 있으며, 이러한 경향은 Fig. 15에 보이는 것과 같이 정압 분포에서도 확인할 수 있다.

Fig. 14

Total pressure contours on meridional plane with the variance of HR

Fig. 15

Pressure contours on meridional plane with the variance of HR

HR의 감소에 의한 정압의 증가가 전압력의 상승에 영향을 미치는 것을 확인할 수 있었다. 정압 분포의 경우, 동익 전연(leading edge)의 hub 부근에 낮은 정압 분포를 보이며, 이 낮은 정압 영역은 HR가 클수록 커지는 경향을 보였다.

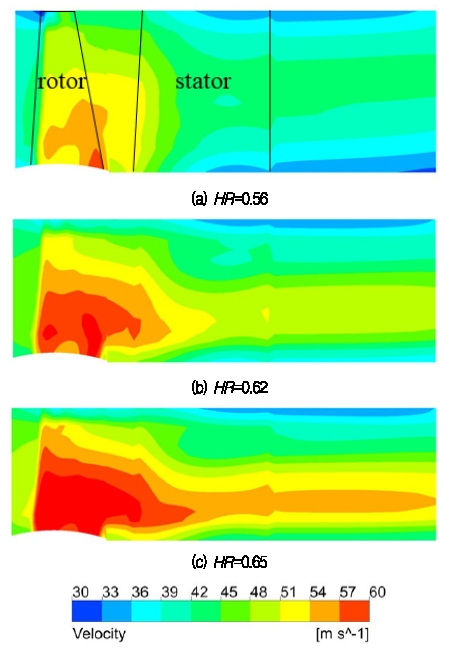

그리고 자오면 상의 속도 분포 변화 비교를 Fig. 16에 나타내었다. HR이 커질수록 자오면 상의 속도 분포는 상대적으로 높은 속도 분포를 보이며, 이는 HR의 증가에 따른 유로가 좁아져 유속이 증가하는 것임을 알 수 있다.

Fig. 16

Velocity contours on meridional plane with the variance of HR

고정압 축류팬의 허브 비의 변화가 성능곡선 변화에 미치는 영향을 확인하기 위하여 Fig. 17과 같이 비교하였다. 전체적으로 HR이 증가할수록 유량에 따른 효율 값이 감소하는 경향을 보였으며, 최대유량이 줄어드는 것을 확인할 수 있었다. 또한 최대효율점이 HR의 증가에 따라 저유량점으로 이동하는 것을 알 수 있었다.

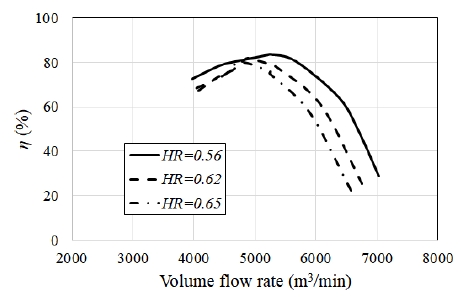

Fig. 17

Comparison of performance curves for different HR

5. 결 론

본 연구에서는 30km 이상 초장대 해저터널에서 장거리 배연을 위한 환기 및 제연용으로 사용되어지는 4.0 kPa 급 고정압 고효율 축류팬을 개발하였으며 실 송풍기 대비 62.5% 축소 모델 시제품을 제작하여 공력성능시험을 실시하였다. 또한 삼차원 RANS 해석을 통해 동익과 정익의 날개 수와 허브 비를 형상변수로 고려하여 고정압 축류팬의 공력성능에 대한 영향성을 평가하였다. 이를 바탕으로 다음과 같은 결과를 확인하였다.

• 1) 실 송풍기 대비 62.5%의 축소 모델 축류팬으로 성능시험 한 결과를 바탕으로 AMCA 802 규정에 의해 성능을 환산하면 직경 φ2350x1,185r/min과 φ3,200 x885r/min크기의 축류팬에서 각각 4kPa (408 mmAq) 이상의 압력과 83.1% 이상 고효율 성능을 얻을 수 있을 것으로 판단된다.
• 2) 고정압 축류팬에 대한 RANS해석 결과의 신뢰성을 검증하기 위하여 축소 모델 축류팬의 성능시험 결과 값과 수치해석 결과를 비교하였으며, 효율 및 전압력은 설계점에서 각각 0.5% 및 5.8%의 오차를 보였다. 성능곡선 결과는 전체적으로 잘 일치하는 경향을 보여 수치해석 결과의 신뢰성을 검증하였다.
• 3) 동익의 날개 수를 7~16매로 변화시켜 고정압 축류팬의 효율 및 전압력을 비교하였다. 효율의 경우 날개 수가 14매 이상에서는 큰 변화가 없었으며, 전압력은 동익의 날개 수가 증가함에 따라 증가하는 경향을 보였다.
• 4) 정익의 날개 수 변화의 영향성을 파악하기 위하여 11~23매로 변화시켜 축류팬의 효율 및 전압력을 비교하였으며, 이를 바탕으로 정익의 날개 수 변화는 축류의 공력성능에 큰 영향을 미치지 않는 것을 확인하였다.
• 5) 허브 비를 56~65%로 변화시켜 축류팬의 효율 및 전압력을 비교하였으며, 허브 비를 증가시킬수록 효율 및 전압력의 감소를 확인하였다.

이상의 연구결과를 바탕으로 추후에 30km 이상의 초장대 해저터널이나 육상터널, 철도터널, 지하차도 등의 환기 및 제연용 송풍기로서 4.0kPa 이상의 고정압 축류팬으로 사용이 가능하며, 고효율 최적설계 및 시리즈화 설계로 광산이나 산업용 축류팬으로 점차 사용 용도를 넓힐 수 있을 것으로 사료된다.
