가변 운용 조건을 고려한 축류형 송풍기 최적설계

1. 서 론

송풍기는 회전자에 해당하는 임펠러의 회전 에너지를 이용하여 유체를 수송하도록 하는 유체기계의 일종이다. 이 중에서도 높은 비속도를 가져 많은 유량을 토출하는 축류 송풍기의 경우 주로 터널 등의 환풍구 등 각종 환기장치 등에 이용되는데, 설계 시 고정된 운용조건에서 운용됨을 전제로 하기에 상황에 따라 변동되는 환경에서는 효율이 급감하는 문제가 발생할 수 있다. 이러한 문제를 해결하기 위하여 풍동실험 등 실제 환경을 모사하여 성능을 평가하는데, 풍동실험에 대한 비용을 절감하고자 전산유체역학 해석이 도입되었다⁽¹⁾. 전산유체역학 해석은 풍동실험의 근사 기법으로 비교적 적은 비용으로 실험값 대비 큰 차이 없는 결과를 획득할 수 있어, 최근 유체기계 성능 평가에 적극적으로 활용되고 있다. 근래에는 이러한 전산유체역학 해석의 정확성이 확보된 상황에서, 보다 적은 비용으로 빠른 성능 탐색과 설계 최적화를 진행하기 위하여 예측모델을 구성하는 사례가 확인되고 있으며^(2,3), 이러한 예측모델 기반 최적설계를 진행하여 송풍기의 성능 개선 또한 활발히 진행되고 있다. 이러한 연구들은 주로 운용조건이 변경되지 않음을 전제하여 설계유량에서의 성능 예측과 설계 개선을 주안점으로 두고 있다.

유체기계의 기초설계는 기정된 단일 운용 조건에서의 운용을 전제로 진행되는데, 최근 들어 다양한 운용 조건에서 하나의 터보기계를 운용할 필요성이 증가하고 있다. 이에 따라 기 설계된 형상에서 운용 조건의 변경을 통하여 성능을 평가하는 탈설계점 평가에 대한 연구가 여러 연구자들에 의하여 진행된 바 있으며^(4,5), 탈설계점에서는 공통적으로 효율 하락과 유동박리에 의한 서지(Surge), 경우에 따라 자유토출(Free delivery) 등 바람직하지 않은 유동현상이 관측된다. 이에 탈설계점에서 운용하면서 효율의 손실을 최소화하는 방법의 일환으로 가변유량 터보기계에 대한 필요성이 증대되고 있다. 이러한 운용 조건의 변경에 대응하는 방법으로는 유량에 따라 유체기계의 회전수를 조절하거나⁽⁶⁾ 블레이드의 각도를 변경⁽⁷⁾하는 등의 방법이 있는데, 이 중 전자는 압력 상승 폭이 유량에 대해 종속적이라는 단점을 지녀 후자와 같이 블레이드 각도 변경을 통한 가변 기법이 대두되고 있다. Jeon 등⁽⁸⁾은 피치각 변화에 대한 축류 팬의 성능 및 소음을 평가하였고, Ko 등⁽⁹⁾은 피치와 캠버 등의 변경을 통하여 다리우스 터빈의 성능을 평가한 바 있다.

본 연구에서는 가변 운용 조건을 반영하기 위하여 임펠러의 피치각을 변경하였는데, 설계유량의 80%-120% 범위 내에서 임펠러의 피치각을 –5°∼+5°까지 조정하여 특정 설계 범위 내에서의 피치각별, 유량별 송풍기의 성능을 평가하였다. 이러한 결과를 이용하여 각 형상별 성능곡선을 획득하고, 각 유량별 최적 효율점(BEP)에서의 성능을 최적화하고자 한다. Fig. 1에는 본 연구에서 사용된 가변 피치 송풍기의 성능 획득 알고리즘이 제시되어 있다. 격자 생성부터 해석 결과 추출까지의 과정을 자동화시키고, 이를 이용하여 사전 지정된 실험점들에 대한 데이터를 확보하고 예측모델을 생성하였다. 이를 이용하여 파레토 최적화 진행 후 자동 생성된 결과 분석 보고서를 이용하여 가변 피치 송풍기의 성능 개선안을 제시하였다.

Fig. 1

Process of multi-stage design optimization

2. 송풍기 형상과 해석조건

Fig. 2에는 설계 개선 대상 송풍기의 초기 형상이 도시되어 있다. 송풍기의 초기형상은 관통류해석 프로그램인 FanDAS⁽¹⁰⁾를 이용하여 획득된 설계유량에서의 형상이다. 본 연구에서는 하나의 회전자를 갖는 축류형 송풍기를 최적화 대상으로 채택하였다. 작동 유체로 공기가 이용되는 송풍기의 경우, 입구 안내깃에 의한 예선회의 효과보다 그로 인한 손실이 크기에 펌프/수력터빈 등과 다르게 입구 안내깃을 사용하지 않고, 임펠러(Impeller)와 디퓨저 베인(Diffuser Vane)으로 구성된다. 또한 목적에 따라 디퓨저 베인을 따로 두지 않는 경우 또한 존재한다. 일반적인 송풍기에서는 벨마우스(Bell mouth) 형상을 통하여 유동을 압축시키는 동시에 가속시킨다. 임펠러는 회전을 통하여 일을 발생시키고, 디퓨저 베인은 임펠러로 인하여 선회한 유동을 본래의 방향으로 재정렬하는 기능을 갖는다. 본 연구에서는 임펠러 고유의 성능 확인을 위하여, 벨마우스 형상과 디퓨저 베인을 설치하지 않고 임펠러만 설치된 형태의 송풍기의 해석을 진행하였다.

Fig. 2

Geometry of initial shape

Table 1에는 설계유량에서의 송풍기 운용 조건이 제시되어 있다. 비속도는 약 237로 축류형 송풍기로 설계함이 적절함을 확인하였다. 또한 송풍기의 운용 조건과 이에 대응될 것으로 파악되는 적정 피치각이 Table 2에 제시되어 있다. 기준 유량에서 0피치 상태를 BEP로 가정하고, 유량에 대하여 선형적인 피치 제어를 적용하고자, Table 2와 같이 피치각을 선정하여 해석 과정에 적용하였다. 각 스팬에서 블레이드의 익형은 동일하게 유지하고, 적층 시 중심축에 대한 각도를 변경하는 방식으로 설치각을 반영하였으며, 패러미터로 지정되지 않은 스팬들의 설치각은 2차식으로 근사하였다. 또한 피치각 변경은 이러한 설치각 변경을 모든 스팬에 대하여 동일하게 적용하여 주는 방식으로 구현되었다.

Table 1

Design specification of axial Fan

Table 2

Flow conditions and pitch angles

3. 수치해석 조건

본 연구의 수치해석을 위하여, 터보기계 해석 등에 강점을 가진 Ansys CFX⁽¹¹⁾를 사용하였다. 정상상태 해석을 진행하였고, 서지 영역에서도 해석이 정상적으로 수렴함을 확인하였다. 수치해석의 지배방정식으로는 레이놀즈-평균 Navier-Stokes 방정식 (RANS)을 이용하였고 레이놀즈 응력의 이방성은 존재하지 않는다 가정하였다. 회전체의 벽면 주변 유동의 모사를 위하여 2 방정식 난류모델을 채택하였고, 이 중 점성저층(viscous sublayer)에서는 k-ω 난류모델을, 대수영역(logarithmic layer)에서는k-ϵ 난류모델을 적용하는 k-ω SST 난류모델⁽¹²⁾을 적용하였다. 또한 저 레이놀즈 영역의 바른 모사를 위하여 기준 형상에서의 벽면 주위의 최대 y⁺를 2 이하로 설정하였다.

Fig. 3에는 수치해석에 이용한 격자의 형상이 제시되어 있다. 모든 격자는 정렬격자로 구성하였으며, 이러한 정렬격자의 구성에는 Ansys 사의 TurboGrid를 이용하였다. 초기 형상에서의 격자는 총 576,206개의 셀(cell)을 갖고, 임펠러 부분에는 회전에 의한 주 유동이 발생하므로 463,016개의 셀을 분포시켰다. 터보기계는 축에 대하여 동일한 형상의 블레이드가 반복적으로 설치되어 있어, 해석 자원 절약을 위하여 주로 반복 조건을 사용한다. 본 연구에서도 이에 따라 12개 블레이드 중 1개만을 이용하여 격자를 구성하고, 회전 방향으로 주기조건을 설정하여 반복되는 형상을 모사하였다. 또한 정상 상태에서의 회전유동 모사를 위하여 다중 기준 좌표계를 이용하였고, 회전자와 고정자 사이 인터페이스는 고정자에 구조물이 존재하지 않으므로 회전자에 맞추어 프로즌 로터(Frozen rotor)을 이용하였다. 반복 조건 경계면의 경우 회전 주기조건(Rotational periodic condition)을 적용하였다. 슈라우드 팁을 제외한 인터페이스에는 정렬 격자의 특성에 의거, 1:1 인터페이스를 적용하여 격자면 간 데이터 전송에 왜곡을 최소화하도록 처리하였다. 또한, 슈라우드 팁에 의한 누설손실(leakage loss)을 고려하고자 팁 간극을 5mm으로 설정하였으며, 팁 간극에는 상호간 내삽된 유동장을 전달하는 GGI(General Grid Interface)를 적용하여 적절한 격자 품질을 갖도록 하였다.

Fig. 3

Grid system of rotor region

획득된 해석 결과들의 신뢰성과, 이에 대한 격자의 영향성을 확인하기 위하여 격자 수렴성 지표(Grid Convergence Index)⁽¹³⁾에 대한 평가를 진행하였고, 설계유량과 최대/최소 유량에서 대표 형상의 전압력(Total pressure) 상승과 효율에 대한 결과가 Table 3에 제시되어 있다. GCI 결과값은 격자를 매우 조밀하게 구성하여 격자독립성이 충분히 보장되었을 경우에서의 성능지수 외삽값(φ^ext₂₁) 및 GCI 수식으로 계산된 성능지수 외삽값의 기대오차(e^ext₂₁), 그리고 가장 조밀한 격자에서의 해당 성능지수에 대한 수치적 불안정성(GCI^fine₂₁)을 의미한다. 설계유량에서의 격자수렴성 수치가 6×10^-3수준, 최소 유량에서는 5×10^-3수준, 최대 유량에서는 1.5×10^-3수준으로 격자 독립성이 충분히 확보되었음을 확인하였다.

Table 3

Grid convergence index for the grid dependency test

4. 실험계획법

4.1 설계변수 및 목적함수 정의

설계 조건에서 벗어난 터보기계를 운용 시 효율이 대폭 저하되며 운용 조건에 따라 자유토출 영역에 들어 전압력이 감소하거나, 서지 영역에 들어 실속이 발생하여 터보기계가 파손되는 등의 문제점이 발생한다. 이를 방지하기 위하여 유압/전기 모터 등을 이용하여 입구 안내깃, 임펠러 등의 각도를 변경하여 탈설계점에서도 설계점과 유사한 수준에서의 성능을 확보하고자 하는 과정을 가변 피치 제어라 칭한다. 가변 피치 제어는 크게 입구 고정자인 안내깃을 제어하는 기법과 회전자인 임펠러를 제어하는 기법으로 분류되는데, 본 연구에서는 임펠러의 피치각을 제어하는 기법을 채택하였다.

Fig. 4에는 축류 송풍기의 설계변수가 제시되어 있다. 설치각(setting angle), 캠버각(camber angle), 그리고 허브 및 슈라우드 반경 등의 변경이 가능한데 본 연구에서는 블레이드의 단면 형상을 유지하면서 설치각만을 변경하였다. 이에 허브, 미드스팬 그리고 슈라우드 팁 부근에서의 설치각의 총 3개의 형상 설계변수와 운용 조건과 그에 따른 피치각 등 총 2개의 운용 설계변수로 총 5개 설계변수가 선택되었다.

Fig. 4

Design variables of axial fan

축류 송풍기의 성능지수는 축동력(Power, Pwr), 전압력 상승(Total pressure, P_t), 그리고 전효율(Total efficiency, η_t) 로 표현된다. 이들은 각각 식 (2)-(4)와 같이 표현된다.

$\[ Pwr=T\times \omega \]$

(2)

$\[ P_t=P_{02}-P_{01} \]$

(3)

$\[ {\eta }_t=\frac{P_{t}Q}{Pur} \]$

(4)

이러한 설계변수들의 범위가 Table 4에 제시되어 있으며, 본 연구에서는 위와 같은 성능지수들 중 전압력 상승과 효율에 대하여 실험계획법을 통하여 성능 곡선을 획득하고 이를 기반으로 예측모델 생성과 최적설계를 진행하였다.

Table 4

Range of design variables and performaneces

4.2 실험계획법과 예측모델

실험계획법은 적절한 횟수의 실험을 통하여 각 인자와 성능의 관계를 파악하고자 고안된 데이터 샘플링 기법이다. 본 연구에서는 형상 설계변수의 실험계획법에는 예측모델 탐색과 함께 패러미터 간 관계성 파악을 위하여 3수준 요인배치법을 채택하였고, 다항회귀모델 가정 시 완전 2차 다항식(Full quadratic model)을 구성할 수 있는 최소 한계인 10개의 실험점을 획득하였으며, 실험점 획득에는 근사직교배열법(near Orthogonal Array, nearOA)를 이용하였다. 근사직교배열법은 직교배열법의 파생으로, 직교성을 완전히 만족하지는 못하지만 실험점의 수를 자유롭게 선정할 수 있다. 선정된 10개의 실험점은 약 58.55%의 직교성을 갖는다. 운용조건에 대해서는 형상 설계변수에 비하여 높은 성능지수 비선형성을 가지므로, 이러한 비선형성을 예측모델에 반영하고자 지정된 수준 내에서 모든 지점을 실험점으로 선택하는 5수준 완전요인배치법(Full Factorial Design, FFD)을 선정하였다.

Fig. 5에는 자동화된 데이터 획득 과정이 도시되어 있다. 형상 변경 프로세스를 통하여 설치각을 변경하고, 변경된 형상에서 지정된 유량과 피치각에서 성능지수인 효율과 전압력을 획득하였다. 이 중 각 유량별 BEP에 해당하는 효율과 양정의 평균과 표준편차를 획득하여 목적함수로 사용하였다. 또한 BEP에 해당하지 않는 지점들에서의 성능지수로 경향성을 파악하고, 서지와 자유토출의 관찰을 위하여 성능곡선을 도시하였다. 각 실험점에서의 유동해석은 약 2시간 소요되었으며, 형상 실험점 10개에 대해 유동조건 25개를 적용하여 총 250 케이스의 해석을 진행, 약 4주의 시간이 소요되었다. 또한 본 연구에서는 격자 등의 일관성을 유지하고자 수치해석과 실험계획법 테이블 하에서의 데이터 획득 과정을 자동화하였으며, 이 과정에 PIDOTECH의 상용 프로그램인 PIAnO S/W⁽¹⁴⁾를 이용하였다.

Fig. 5

Automation process of turbomachinery

본 연구에서와 같이 하나의 성능지수 획득에 있어 여러 번의 해석을 반복 수행하여야 하는 등 1회 해석에 많은 리소스가 필요한 경우, 다소간의 오차를 감안하더라도 근사적인 경향성을 파악하고 이를 이용하여 대략적인 성능을 예측하는 것 또한 유효한 방법이 될 수 있다. 이를 위하여 확보된 결과를 이용하여 근사적인 경향성을 도출하는 일련의 과정을 예측모델 구성이라 하며, 이러한 과정하에 도출된 근사적인 경향성을 예측모델(Metamodel)이라 칭한다. 획득된 예측모델을 이용하여, 해석을 진행하지 않은 영역에서의 경향성을 예측할 수 있으며, 본 연구에서는 이러한 예측모델을 이용, 성능 예측과 설계 개선을 진행하였다.

예측모델을 구성하기 위한 데이터 획득 방법으로는 크게 기확보된 데이터만을 사용하는 방법과 예측모델 구성을 위하여 새로이 데이터를 획득하는 방법으로 분류된다. 전자는 보유한 데이터에 쏠림이 있거나 데이터의 절대적인 수가 부족할 수 있지만, 예측모델 구성을 위한 별도의 리소스를 투입할 필요가 없어 추가적인 데이터 확보가 곤란할 때 채택 가능하다. 후자의 경우 데이터 쏠림 등에 대비하여 실험점을 고르게 분포시킬 수 있으며 상대적으로 적은 수의 데이터로도 정확한 예측모델을 구성할 수 있으나, 예측모델 구성에 추가적인 리소스를 요구하여 새로운 설계를 도입하거나 비교적 정확한 예측모델이 필요할 때 채택할 수 있다. 본 연구에서는 전자의 방법을 채택하였는데 이는 개별 실험점에서 소요되는 리소스가 매우 큼에 기인하였다. 이에 데이터 수 부족 등으로 발생하는 예측모델 오차를 감소시키고자 동일한 데이터 셋으로 크리깅(Kriging, KRG), 방사기저함수 보간법(Radial basis function-interpolation, RBFi)과 같은 보간 예측모델 2개와 다항회귀(Polynomial regression, PR), 방사기저함수 회귀법(Radial basis function-regression, RBFr), 다층 퍼셉트론(Multi-layer perceptron, MLP), 그리고 앙상블 결정 트리(Ensemble decision tree, EDT)의 총 6가지 종류의 서로 다른 예측모델을 구성하였다. 크리깅은 전역 모델과 잔차의 합으로 실험점을 정확히 지나는 모델을 구성하며, 방사기저함수 보간법은 예측하고자 하는 지점 중심으로 훈련된 데이터들에 가중치를 적용하여 성능값을 결정하는데 실험점을 정확히 지나면 방사기저함수 보간법, 그렇지 않으면 방사기저함수 회귀법으로 칭한다. 다항회귀법은 데이터 형태를 다항식으로 가정하고 최소자승법을 활용하여 다항식 계수를 추정하는 전통적인 기법이다. 다층 퍼셉트론 기법은 여러 개의 은닉층을 갖는 인공 신경망의 일종으로 여러 개의 뉴런에서 입력을 받아 가중치와 활성화 함수를 적용 후 예측 결과를 출력한다. 마지막으로 앙상블 결정 트리의 경우 랜덤 포레스트를 이용하여 여러 의사결정 트리를 학습, 트리들의 결과를 결합하여 예측을 수행하는 모델로, 이들을 동시에 이용하여 가장 적합한 예측모델을 선정하고자 하였다. 모든 실험점을 학습점(Training point)으로 채택하였고, 이에 따라 오차 비교 검증에는 정확도는 다소 떨어지지만 시험점(Test point)가 필요하지 않은 Predicted R-squared을 사용하였다. Predicted R-squared은 예측모델에 추가적인 훈련점이 필요한 지를 판단하여 주는 기준으로, 식 (5)와 같이 표현된다.

$\[ Predicted R^2=1-\sum ^{n_{j=1}}{\left(y_j-\widehat{y_{-j}}\right)}^2/\sum ^{n_{j=1}}{\left(y_j-\stackrel{-}{y}\right)}^2 \]$

(5)

본 연구에서는 각 유량에 대응되는 피치각에서의 성능을 평가하고자 하므로, 피치각 별 대응되는 적정 유량에서의 효율과 전압력 상승 폭을 예측모델의 구성 대상으로 선정하였다. Predicted R-squared는 R-squared의 변형으로, 모든 학습점을 반영한 예측모델을 이용한 예측값과 학습점들에 대하여 그 자신을 제외하고 예측모델 구성 후 해당 지점에서의 예측값을 비교, 이 오차의 제곱을 분산에 대하여 정규화해 준 값을 1에서 빼 준 값으로 정의된다. 이 값이 1에 가까울수록 분산에 비하여 예측모델 오차가 작아짐을 의미하며, 이는 예측모델 생성에 추가 실험점을 필요로 하지 않음을 의미한다.

Table 5에는 생성된 예측모델들의 Predicted R-squared가 제시되어 있다. 예측하고자 하는 경향성이 비선형성이 작은 경우는 간단한 다항회귀 모델이, 비선형성이 큰 경우는 RBF 등 복잡한 모델이 선정된다⁽¹⁶⁾. 전 유량과 전 성능지수에서 공통적으로 보간법 기반 모델들이 높은 Predicted R-squared를 보였으며, RBFr이 선정된 영피치 조건의 전압력 상승 폭의 경우도 보간법 기반 모델들의 Predicted R-squared 또한 1에 가까운 매우 높은 값을 가짐이 확인되나, 고유량 조건 효율값에서는 낮은 Predicted R-squared 값이 계산된다. Eff_0.8, Pt_0.8, Pt_0.9와 같이 저유량 조건에서는 RBFi가, Pt_1.0에서는 RBFr이 선정되고 Eff_0.9, Eff_1.0, Eff_1.1, Eff_1.2, Pt_1.1, Pt_1.2와 같은 고유량 조건에서는 Kriging이 선정됨을 보아 공통적으로 보간법 기반 예측모델이 더 유효하며 저유량 조건에서는 RBF 계열 모델이, 고유량 조건에서는 Kriging이 예측모델 구성에 더 적합함이 확인된다.

Table 5

Predicted R-square of metamodels

5. 다중목적함수 최적설계

다중목적함수 최적설계는 크게 가중치 설정을 통하여 하나의 목적함수로 치환 후 해당 목적함수에 대한 최적 형상을 찾는 가중치 기반 최적설계와 설계변수 범위 전역에 실험점을 분포시켜 유전알고리즘을 통하여 최적해의 파레토 집합을 찾는 파레토 최적설계로 분류된다. 본 연구에서는 파레토 최적설계 기법을 이용하였고, 광범위한 유량 조건 내(0.8 ≦ Q/Q_d ≦ 1.2)에서 정해진 전압력 상승 범위 내에서 효율 개선을 목표로 하되, 일정한 운전 성능을 보장하기 위하여 유량별 성능지수들에 평균, 표준편차를 획득하여 목적함수/구속조건으로 구성하였다. 이에 기반하여, 가변피치 조건에서의 다중목적함수 최적설계가 다음과 같이 정식화되었다.

• Find: SetBH, SetBM, SetBS
• to maximize: $$ \overline{Eff}$$
• to minimize: σ_Eff,σ_Pt
• subject to: 2000 ≤ $$ \overline{Pt}$$ ≤ 2400

가변피치 조건에서 지정된 구속조건인 $$ \overline{Pt}$$ 범위 내에서, 성능 개선을 위하여 효율의 평균값인 $$ \overline{Eff}$$를 최대화하고 가변 조건에서의 안정적인 성능 획득을 위하여 효율과 압력의 표준편차σ_Eff,σ_Pt를 최소화하는 방향으로 설계문제를 정식화하였다. 이 중 최적해 선정에 있어 $$ \overline{Eff}$$을 우선순위 목적함수로 선정하였고, σ_Eff을 그 다음 순위 목적함수로 선정하였다.

다중목적함수 최적설계의 수행을 위해 AIDesigner sim S/W⁽¹⁵⁾를 사용하였고, 최적설계 기법으로는 유전알고리즘 기반 파레토 최적설계 기법인 NSGA-II (Non-dominated Sorting Genetic Algorithm-II)⁽¹⁷⁾를 이용하였다. NSGA-II 기법은 유전 알고리즘의 돌연변이를 통하여 설계영역을 탐색하고, 엘리티시즘으로 높은 성능을 보이는 지점들을 선택하는 최적화 기법의 일종으로, 파레토 최적설계 기법들 중 가장 자주 사용되는 기법에 해당한다. 본 연구에서는 해당 기법을 이용하여 주어진 전압력 상승 범위 내에서 균일하며 높은 효율을 갖는 형상을 찾고자 파레토 최적설계를 진행하였고, 도출된 성능 개선 결과에 대한 분석을 진행하였다.

6. 결과 및 분석

6.1 실험계획법 결과분석

Fig. 6에는 각 형상들의 효율과 전압력 상승폭에 대한 성능곡선이 제시되어 있다. 영피치 조건에서의 전압력 상승을 확인 시, #4, #6, 그리고 #10이 구속조건(Fig. 6의 푸른 띠 영역 내)을 만족함을 확인할 수 있다. 또한 #3과 #7의 경우 구속조건에 비하여 높은 전압력 상승을 보이나, 실 운용조건에서 디퓨저 베인에 의한 압력 손실을 고려하여 주어야 하므로 적절한 형상이라 판단된다. 서지 영역은 저유량-고피치 조건에서 발생하는데, 설계변수 SetBM이 큰 값을 가질 경우(#3, #4, #7, #10) 설계유량에 비하여 큰 차이를 보이지 않는 조건에서(약 0.9Qd) 서지 영역이 확인된다. 반면 SetBM이 작을 경우(#1, #5, #8)에는 서지 발생은 늦춰지는 대신(약 0.8Qd) 자유토출영역을 지나 전압력이 감소하는 구간이 넓어짐이 확인 가능하다. 효율 또한 크게 차이를 보이지는 않으나, SetBM이 큰 조건에서 더 큰 값을 갖는 경향이 확인된다. 이러한 성능곡선들을 이용하여 설계변수 간 상관관계를 분석한 상관관계도가 Fig. 7에 제시되어 있다. 전압력 상승의 경우, 서지가 발생할 것으로 예측되는 고피치-저유량 영역을 제외하고는 모두 SetBM에 대하여 1에 가까운 강한 양의 상관관계를 보임으로써, SetBM이 전압력 상승에 가장 큰 영향을 미치는 것으로 확인된다. 반면 SetBH의 경우 서지 영역을 제외하면 전압력 상승과 상관관계가 없는 것으로 파악된다. SetBS의 경우 약 0.3 정도의 상관관계를 보여, 약한 상관관계를 가지는 것으로 확인된다. 효율 또한 SetBM과 가장 큰 상관관계를 보이는데, 유량에 따른 효율 증감이 BEP 전후에서 변경됨을 반영하여 상관관계의 방향 또한 반전됨을 확인 가능하다. 반면 SetBH, SetBS의 경우 유량과 피치에 대하여 경향성이 뚜렷하지 않은 약한 상관관계를 보인다. 이는 설계변수 SetBM이 두 성능지수들의 개선에 대하여 가장 큰 영향을 끼침을 의미하며, 성능지수 개선 방향이 상호반대 방향임을 고려 시 해당 설계변수의 타협점에서 최적해가 도출될 것으로 예측 가능하다.

Fig. 6

Performance curve of by shape (x axis: Q/Qd)

Fig. 7

Correlation of design varialbes and performances

6.2 최적설계 결과분석

6.2.1 설계개선 분석

Table 6에는 기준 모델과 최적설계 모델의 후보군의 설계변수와 성능지수가 제시되어 있다. 가변 피치, 가변 유량 운용조건에서의 안정적인 성능 획득을 위하여 파레토 최적 내에서 모든 목적함수를 개선하는 설계 지점을 최적설계 형상 후보군으로 선정하였으며, 각 후보군 내에서 목적함수는 기존 대비 약 $$ 0\mathrm{\%}\left(\overline{Eff}\right)\sim 19\mathrm{\%}\left({\sigma }_{Eff}\right)$$ 개선되었다. 또한 설계변수 중 SetBS의 경우 모든 후보군에서 상한값에 도달하였다. 이러한 최적설계 후보군 중 모든 목적함수를 개선하면서 그 중에서 $$ \overline{Eff}$$을 가장 크게 개선하는 후보를 선정하였고, 해당 설계변수에서 각 목적함수는 우선순위 순으로 0.39%, 12.38%, 그리고 3.45% 개선됨이 확인된다. 여기서 Opt4의 경우 효율을 가장 크게 개선하나 각 성능지수들의 표준편차가 높아 운용이 안정적이지 못하며, 고유량 고피치 영역에서 전압력이 2400Pa를 상회할 것으로 판단되어 선정하지 않았다. 이와 같이 선정된 형상과 기존 형상의 비교 결과가 Fig. 8에 제시되어 있는데, 허브와 미드스팬에서는 설계변수 차이가 크지 않아 형상에 큰 차이를 보이지 않으나, 상한값에 도달한 슈라우드 근방에서는 임펠러 형상의 변화가 확인 가능하다.

Table 6

Initial vs Optimal

Fig. 8

Shape comparison of Initial vs Optimal on zero-pitch(left: sideview, right: meridional view)

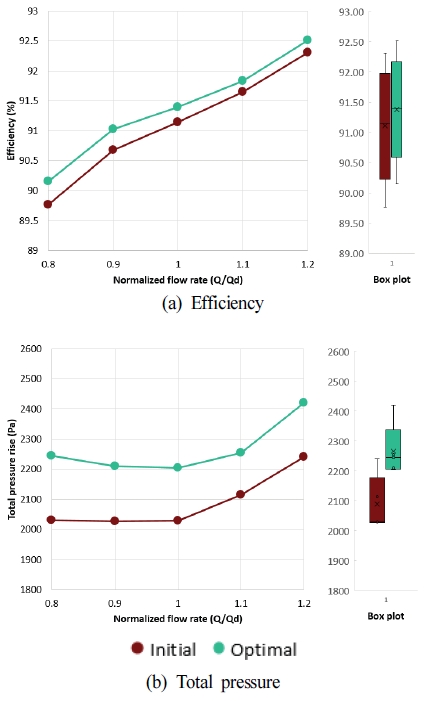

Fig. 9에는 초기 형상과 선정된 최적 형상의 유량 별 성능지수들과 이들의 분포가 도시되어 있다. 각 유량의 성능지수들은 해당 유량에 맞는 피치각(Table 2 참고)이 적용된 결과이다. Fig.9의 좌단에서, $$ \overline{Eff}$$와 $$ \overline{Pt}$$의 상승에 의하여 모든 유량에서의 효율과 압력 상승 모두 초기 형상보다 증가함을 확인 가능하다. 또한 유량 상승에 따른 효율 증가 경향성 또한 상호 일치함이 확인된다. 압력 상승의 경우 고유량 고피치 영역에서 평균 구속조건에 해당하는 2400Pa에서 약간 벗어남이 확인되나, 디퓨저 베인 설치 시 감소하는 압력을 감안 시 성능에 큰 영향을 미치지 않을 것으로 예상된다. Fig. 9의 우단에는 성능지수에 대한 Box plot이 제시되어 있는데, 이를 통하여 최적해에서 σ_Eff의 개선되었음이 확인 가능하다. 그러나 σ_Pt는 개선 정도가 크지 않아 개선의 정도가 σ_Eff에 비해서 두드러지지 않는다.

Fig. 9

Performances of initial and optimal (left: performances by flow rates, right: box plot of performances)

Fig. 10에는 1순위 목적함수에 해당하는 $$ \overline{Eff}$$에 대한 다른 두 목적함수들의 파레토 프론트 그래프가 제시되어 있다. 두 표준편차 모두 $$ \overline{Eff}$$에 대하여 양의 상관관계를 가지며, 설계변수 개선 방향의 차이에 의하여 이들과 $$ \overline{Eff}$$ 사이에 상충성을 갖게 됨을 확인 가능하다. 또한 $$ \overline{Eff}$$가 1.48% 증가할 동안 σ_Eff가 69.56% 증가하여 동 조건에서 52.76% 증가한 σ_Pt에 비하여 더 강한 상충성을 보인다. 최적해는 성능지수 $$ \overline{Eff}$$와 σ_Eff의 파레토 프론트 위에 위치하고 있으며 σ_Pt 또한 개선하는 것이 확인된다. 두 파레토 프론트 그래프에서 확인 가능한 바와 같이, 파레토 최적 내에서 효율을 개선 시 운전 조건에 대한 안정성이 감소하는 것을 확인할 수 있으며, 두 파레토 프론트가 서로 겹치지 않음에서 성능의 안정성 또한 상호간에 약간의 상충성을 보임을 알 수 있다.

Fig. 10

Pareto front of objective functions

6.2.2 최적설계 결과 검증

최적설계 결과의 검증을 위하여, 초기 형상과 최적 형상 등의 위치에서 예측모델을 이용한 예측 결과와 실제 해석 결과를 비교 검증하는 과정이 필요하다. 본 연구에서는 이를 위하여 초기 형상과 최적 형상에서의 성능지수 및 유량별 압력과 효율에 대한 확인해석을 통하여 예측모델의 검증을 진행하였다.

Fig. 11에는 유량별 압력과 효율에 대한 predicted-real 선도가, Table 7에는 성능지수에 대한 확인해석 결과가 제시되어 있다. Predicted-real 선도는 특정 성능지수에 대한 예측값 대비 실제값의 차이를 확인 가능한 선도로, 그래프 중앙의 직선에서 멀어질수록 예측값과 실제값의 차이가 큼을 의미한다. Fig. 10a, 10b의 경우 모두 예측값 대비 실제값이 큰 차이를 보이지 않으며, 전압력 상승의 경우 약 0.84%, 전효율의 경우 약 0.2%의 상대오차를 보여 예측모델 생성이 잘 이루어졌음이 확인 가능하다. 또한 Table 7과 같이 이들의 평균과 표준편차에 대한 오차 또한 4.2% 이내로 성능지수 또한 잘 예측함이 확인된다. 표준편차의 경우 다른 예측모델들 사이에서 발생한 오차가 누적되어 평균값의 경우보다 다소 높은 수준의 오차를 확인할 수 있으나, 전반적인 경향성의 예측에 문제 되지 않는 수준으로 평가되었다.

Fig. 11

Predicted-real value of initial and optimal conditions

Table 7

Validation result on initial and optimal points

6.2.3 유동장 분석

최적설계 결과의 타당성을 검증하기 위한 과정은 크게 예측모델 검증과 해석 결과 검증의 두 종류로 분류되는데, 이 중 전자는 이전 장에서 진행하였고 잘 생성되었음을 확인하였다. 여기에 해석의 검증과 동시에 설계 개선 원인의 파악을 위하여, 설계 유량 조건에서의 유동 특성을 비교 분석하였다.

Fig. 12에는 설계유량에서 초기 형상과 최적 형상의 스팬별 유동의 선회각(Turning angle⁽¹⁸⁾)과, 특정 스팬에서의 압력 분포를 도시하였다. 선회각은 실제 유동의 입사각과 출구각의 차이를 의미한다. Fig.12a에서, 슈라우드 주변에서의 선회각은 초기 형상에 비하여 증가하고(ⓐ), 반면 허브 주변에서는 다소 감소함(ⓒ)이 확인된다. 이에 설계유량의 임펠러에서는 초기 설계에 비하여 개선된 설계에서 유동에 더 많은 선회를 발생시켜 압력 상승 폭을 증가시킴을 예측 가능하다. 이에 대한 검증을 위하여, Fig.12b에 각각의 위치를 대표하는 스팬에서의 압력 분포도를 도시하였다. Fig. 12b의 상단은 스팬이 0.9인 ⓐ위치에서의 압력 분포인데, 해당 영역에서는 압력면에서는 정체점 대비 압력하강 폭이 적고, 흡입면에서는 반대로 정체점 대비 압력하강 폭이 큼을 확인할 수 있다. Fig. 12b 중단, 하단은 각각 스팬이 0.5인 ⓑ위치, 0.1인 ⓒ위치에서의 압력분포인데, ⓑ에서는 ⓐ에서와 유사한 현상이 약하게 확인되며, ⓒ에서는 선회각 차이와 유사하게 초기 형상에 대해서에 큰 차이를 보이지 않는다. 이에 의하여, 초기 형상 대비 최적 형상에서의 압력 상승은 설치각 변경에 의하여 미드스팬과 슈라우드 사이에서 선회각이 증가, 이에 의하여 압력 상승폭이 증가함에 기인함을 확인할 수 있다.

Fig. 12

Flow characteristics on design flow rate

Fig. 13에는 초기 형상과 최적 형상에서의 유량 별 임펠러의 벽면압력 분포와 끝단 와류(Wingtip vortex)의 형상이 제시되어 있다. 총 세 가지 유량에서의 결과를 동시에 제시하여 최적 형상에서의 해석이 잘 수행되었음을 확인하였다. Fig. 13a의 우단에 제시된 바와 같이 초기 형상과 최적 형상 모두 고유량 고피치 조건에서 다른 두 조건에 비하여 다소 낮은 흡입면 압력이 확인된다. 이로 인하여 다른 구간에서보다 높은 압력상승을 획득 가능하며, 이는 Fig.9b에서 나타난 압력상승 경향을 통하여 확인할 수 있다.

Fig. 13

Flow characteristics axial fan(left: initial, right: optimal)

Fig.13a에는 벽면압력 분포와 함께, 벽면압력의 최소값의 위치를 표시하였다. 압력면에서는 전 유량에서 초기 형상과 최적형상의 압력차가 크게 발생하지는 않으나, 임펠러 후미 부근에서는 초기형상에서보다 최적형상에서의 압력의 회복 정도가 소폭 개선됨을 확인할 수 있다. 이러한 경향성은 Fig.12b의 압력분포와 일치한다. 또한 압력면의 선단 주변에서의 국소적인 압력 강하 폭이 초기 형상보다 최적 형상에서 감소하는 모습을 보이며 이러한 경향성은 슈라우드 부근에서 더욱 두드러진다. 이에 따라 압력면에서의 벽면압력 분포가 초기 형상보다 최적 형상에서 더욱 개선됨을 확인할 수 있다. 또한 흡입면의 경우 이러한 압력 분포의 차이가 더욱 두드러지는데, 슈라우드 부근에서의 압력 강하 정도가 더욱 커지며 최소압력 지점이 선단 주변으로 이동함을 확인할 수 있다(백색 선 참고). 이에 따라 슈라우드 주변에서의 압력분포의 변화가 전압력 상승을 유도하였음을 확인할 수 있다. Fig.13b에서, 끝단 와류 형상의 가시화에는 Q-criterion⁽¹⁹⁾이 이용되었으며, 와류는 Q=0.0005Q_max를 이루는 등가면을 이용하여 가시화되었다. 모든 유량 조건에서 초기 형상과 최적 형상에서의 끝단 와류 형태가 큰 차이를 보이지 않으나, 최적 형상에서의 끝단 와류 길이가 초기 형상의 그것보다 다소 짧음을 확인 가능하며, 이는 최적 형상에서 끝단 와류로 인하여 발생하는 누설손실이 초기 형상에서 손실보다 적음을 의미한다. 이러한 끝단 와류로 인한 누설손실 감소 양상은 최적 형상에서의 효율 평균의 개선에 영향을 준 주요 원인으로 판단된다. 이러한 유동장과 성능 곡선에서 확인되는 경향성에 의해 예측모델 기반 최적설계 결과가 합당함을 확인하였다.

7. 결 론

PIAnO S/W를 통하여 구성된 예측모델을 이용하여, AIDesigner sim S/W의 multi-stage design optimization을 통하여 축류 송풍기의 최적해 집합을 탐색하고 이에 대한 유동장 분석을 통하여 압력 및 효율 상승이 합리적임을 확인하였다. 본 논문의 최적설계 결과 다음과 같은 결론이 도출되었다.

첫째, 최적설계 결과 파레토최적 내에서 목적함수가 $$ 0\mathrm{\%}\left(\overline{Eff}\right)\sim 19\mathrm{\%}\left({\sigma }_{Eff}\right)$$ 개선되었다.

둘째, 성능지수 상충성은 주로 SetBM에 의해 결정되었다.

셋째, 유동장분석 결과 슈라우드 주변의 압력강하($$ \overline{Pt}$$)와 끝단와류 크기 감소($$ \overline{Eff}$$)가 성능개선의 원인임을 확인하였다.
